东芝与 MikroE 合作 加速汽车电机控制开发
7 月 25 日，东芝电子欧洲分公司（Toshiba Electronics Europe）宣布与发工具公司 MikroElektronika（MIKROE）合作，将其 TB9053 直流电机驱动器 IC 集成到 DC Motor 26 Click Board™中，以加速汽车应用的开发。
TB9053 提供双 H 桥输出级，可驱动两个高达 5A 的电机或单个高达 10A 的电机。此外，它还内置保护和诊断功能，以及额外的电路以节省电荷泵电容器等外部组件。TB9053 的高功能集成采用耐热增强型 QFN40 封装，简化了设计，实现紧凑的电子控制单元（ECU），并确保增强的可靠性。

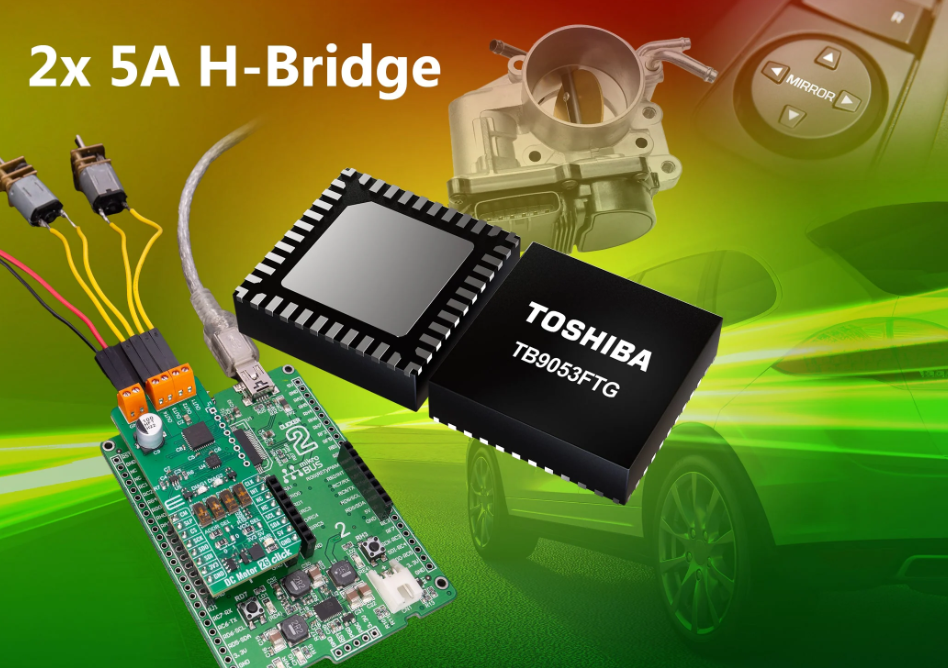

TB9053 现已应用于 MIKROE DC Motor 26 Click Board，可轻松设计到汽车子系统中，例如节流阀、发动机阀、电动后视镜、格栅百叶窗和车门打开/关闭机构。此外，它还可以用于为座椅加热器供电。
该 DC Motor 26 Click Board 直接连接到支持行业标准 mikroBUS™接口的微控制器开发板。电机可以通过使用 PWM 信号（CLK）或 TB9053 的 SPI 串行接口的 mikroBUS™插座进行控制。PWM 或 SPI 控制由用户可访问的开关选择，而这些开关还控制单电机或双电机模式的选择。额外的插头引脚允许根据控制模式发出电机正向、反向、制动、驱动和停止命令。该板接受 3.3V 或 5V 输入电压，并允许为 TB9053 提供单独的电源，以 4.5V 至 28V 的电压为电机供电。
TB9053 的内置诊断功能可实现持续的性能和功能观察，并结合了电流监控和电流限制功能。如果 IC 检测到过热、过流或欠压，一系列红色 LED 会向用户指示故障。
Click Board 附带 MIKROE 的软件库，其中包含易于使用的功能和示例代码，可加速开发。用户还可以利用 MIKROE 软件开发套件 mikroSDK，其中包含开源软件库、统一的 API 和软件开发工具，以加快上市时间。
